Любая система газоснабжения или газораспределения оборудуется счётчиками газа. Они необходимы для контроля и учёта газопотребления, а также на основе их показаний осуществляется расчёт между потребителями и поставщиками газа. Счётчики в основном измеряют объём затраченного газа, но также есть и расходомеры — отдельный тип устройств, вычисляющих расход газа (то есть значение потребляемого объёма за определённый период).
Виды газовых счётчиков
Эти контрольные устройства отличаются конструктивным исполнением, функционалом и характеристиками, способом измерения и пропускной способностью. Рассмотрим наиболее часто встречающиеся типы.
Мембранные счётчики газа
Их ещё называют камерными или диафрагменными, а первые модели изобрели ещё в середине позапрошлого века (впервые патент был получен в 1844 году). В их основе лежат камеры, между которыми установлены подвижные мембраны (диафрагмы), приводимые в движение проходящим через них газом, затем активирующие отчётное устройство.
Счётчики такого типа просты в изготовлении и стоит недорого, надёжные, поэтому не требуется часто выполнять их поверку, а также позволяют проводить измерения в большом диапазоне. Однако они очень чувствительны к временным и постоянным перегрузкам, содержащимся в газе механическим примесям, а также не отличаются компактностью.
Ротационные счётчики газа
Это контрольные устройства камерного типа, в которых подсчёт объёмов газа осуществляется парой 8-образных роторов. Под давлением газового потока осуществляется их синхронное вращение, причём каждый оборот равен определённому объёму потреблённого газа, а итоговые показания отображаются на счётном устройстве.
Такие счётчики очень точны даже при резко меняющемся потреблении газа, отличаются большой пропускной способностью, компактны, способны измерять объёмы газа в широком диапазоне. Однако они дороже, чувствительные к механическим примесям, шумят при работе.

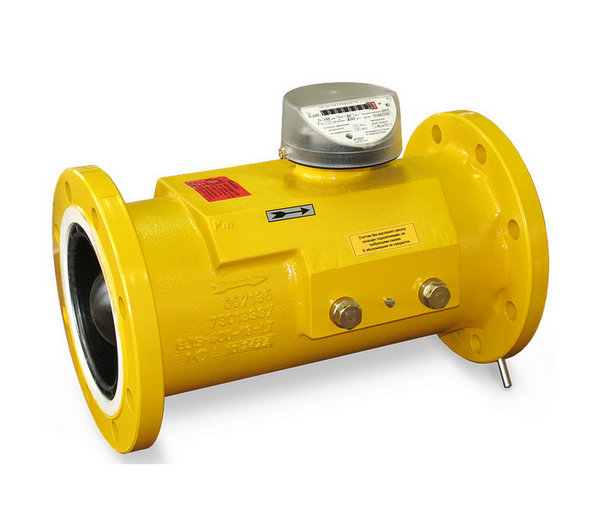

Турбинные счётчики газа
Основой их конструкции является колесо турбины, вращающееся под действием потока газа. По количеству оборотов этого колеса рассчитываются объёмы проходящего газа. Современные модели оснащаются модемами для удалённой передачи показаний.
Счётчики такого типа подходят для измерения объёма газа в среднем диапазоне и применяются в газотранспортных и газораспределительных сетях, где суммарно-максимальный расход находится в пределах 100–10000 м3/ч.
Вихревые счётчики газа
Такие устройства подсчитывают количество вихрей, возникающих при обтекании газом расположенного внутри корпуса тела. По количеству возникающих с определённой периодичностью вихрей рассчитывается скорость движения газовой среды и её расход.
Основным преимуществом газовых счётчиков такого типа является широкий диапазон измерений, а также полная невосприимчивость к загрязнениям газа. Однако они не могут использоваться автономно, поскольку обязательно подключаются к электросети, а их установка возможна только на измерительные участки газопроводов, которые соответствуют требованиям.
Ультразвуковые счётчики газа
Внутри них подаются ультразвуковые импульсы с разной скоростью и направлением относительно движения потока. Затем микропроцессором счётчика рассчитывается разница движения импульсов, по которой вычисляется скорость прохождения газа по газопроводной магистрали и его расход.
Помимо конфигурации, счётчики также отличаются по области эксплуатации:
- Бытовые счётчики для квартир и домов обладают пропускной способностью в пределах 1–6 м3/ч. Наиболее распространены мембранные модели, гораздо реже ротационные или ультразвуковые.
- Коммунально-бытовые счётчики пропускают до 10–40 м3/ч, а устанавливают их обычно в небольших котельных. Наиболее часто используют ротационные, мембранные и ультразвуковые модели.
Наиболее мощные промышленные счётчики газа обладают максимальной пропускной способностью более 40 м3/ч. Их устанавливают на газовых магистралях, объектах промышленности и сельского хозяйства, в газораспределительных центрах. В промышленном исполнении выпускаются счётчики любой из рассмотренных выше конфигураций.
