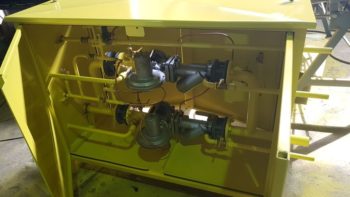

ГРПШ-400-У1 с регуляторами РДНК-400
Газорегуляторный шкаф ГРПШ-400-У1 с регуляторами РДНК-400 обеспечивает пропускную способность до 300 м³/час и включает в свой состав основную рабочую линию и байпас.
Технические характеристики ГРПШ-400-У1
| Наименование |
ГРПШ-400-У1 |
|
Регулятор давления газа |
РДНК-400 |
|
Макс. вх.давление, МПа |
0,6 |
|
Диапазон настройки давления газа на выходе, кПа |
2,0–5,0 |
|
Макс.пропускная способность, м³/ч |
500 |
|
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па |
1,1 |
|
Расход газа на обогреватель при давлении газа 2000 Па, м³/ч |
0,1 |
|
Время включения обогревателя, секунд |
90 |
|
Время отключения обогревателя при прекращении подачи газа, секунд |
90 |
| Габаритные размеры, мм | |
|
длина |
1880 |
|
ширина |
730 |
|
высота |
955 |
|
Масса, кг |
160 |
Функциональная схема ГРПШ-400-У1
Состав и особенности работы пункта ГРПШ-400-У1
Функциональная структура ГРПШ состоит из нескольких технологических узлов, работа которых реализует все технические параметры пункта регулирования газа:
- фильтр грубой очистки со съемным картриджем удаляет из входящего газа посторонние частицы и механические примеси;
- регулятор РДНК-400 снижает давление на входе до указанной в паспорте величины — 2-5 кПа;
- встроенное устройство отопления работает от подаваемого газа и служит для обогрева шкафа зимой;
- арматура индикации и регулирования обеспечивает ремонтопригодность блока и служит источником информации о необходимости сменить картридж входного фильтра.
Особенностью функционирования ГРПШ вступает съемный байпас, который доставляет газ потребителю во время ремонта основной линии.
