ГРПШ-400-01-У1 с регулятором РДНК-400М
Шкаф регулирования газа ГРПШ-400-01-У1 с регулятором РДНК-400М снижает и удерживает на заданной величине давление входящего газа и рассчитан на объемы проходящего газа до 600 м³/час.
Технические характеристики ГРПШ-400-01-У1 с регулятором РДНК-400М
| Наименование | ГРПШ-400-01 |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДНК-400М |
| Максимальное входное давление, МПа | 0,6 |
| Диапазон настройки выходного давления, кПа | 2,0 — 0,5 |
| Пропускная способность, м³ /ч, при входном давлении, Мпа: | РДНК-400М |
| При Рвх: 0,05 МПа | 55 |
| При Рвх: 0,1 МПа | 100 |
| При Рвх: 0,2 МПа | 180 |
| При Рвх: 0,3 МПа | 300 |
| При Рвх: 0,4 МПа | 400 |
| При Рвх: 0,5 МПа | 500 |
| При Рвх: 0,6 МПа | 600 |
| Неравноммерность регулирования, % | ±10 |
| Диапазон настройки срабатывания, кПа: | |
| При повышении входного давления, кПа: | 1,2 — 1,8 |
| При понижении входного давления, кПа: | 0,2 — 0,5 |
| Клапан предохранительный сбросной | КПС-Н |
| Давление начала срабатывания сбросного клапана, кПа | 2,5 — 6,5 |
| Температура окружающего воздуха, °С | -40…+60 |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» |
| Расход для системы обогрева, м³ /ч | 0,05±15% |
| Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм |
Ду 50 Ду 50 Ду 15 |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал (ТР, ТО) | 3 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 40 |
| Масса, кг | 75 |

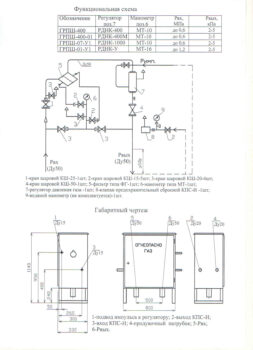

Функциональная схема ГРПШ-400-01-У1
Состав и особенности работы пункта ГРПШ-400-01-У1
Пункт регулирования оформлен в виде одной рабочей линии и байпаса, функциональный состав которых состоит из нескольких технологических узлов:
- секция фильтрации на входе блока имеет съемный картридж механической очистки поступающих газов;
- газовый редуктор РДНК-400М служит для снижения и поддержания давления на уровне 2-5 кПа;
- узел газового отопления обогревает шкаф зимой и работает от поступающего по магистрали газа;
- запорная и регулирующая арматура обеспечивают безопасность персонала во время обслуживания и ремонта узла регулирования.
Обводная линия (байпас) с шаровыми кранами служит для газоснабжения клиента во время обслуживания или ремонта рабочей линии.
Как купить ГРПШ-400-01-У1 с регулятором РДНК-400М
Заказать или купить ГРПШ-400-01-У1 можно после скачивания и заполнения опросного листа.
