Комплекс регулирования давления газа в шкафном исполнении ГРПШ-16-2Н(В)-У1 предназначен для снижения давления газа по основной и резервной линии редуцирования и поддержания его значения в автоматическом режиме
Технические характеристики ГРПШ-16-2Н(В)-У1
| Наименование | 16-2Н-У | 16-2В-У |
| Регулятор давления газа | РДГ-150Н | РДГ-150В |
| Рабочая среда | природный газ по ГОСТ 5542-87 | |
| Давление газа на входе, Рвх, МПа | 1,2 | 1,2 |
| Диапазон настройки выходного давления, Рвых, кПа | 1,5–60 | 60–600 |
| Пропускная способность (для газа плотностью р = 0,73 кг/м3), м3/ч | 29000 | 29000 |
| Тепловая мощность устройства горелочного, кВт | 7 | 7 |
|
Габаритные размеры, мм*
длина L |
2800 |
2800 |
| Масса, кг*: | 1700 | 1700 |

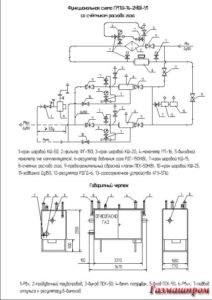

Функциональная схема ГРПШ-16-2Н(В)-У1

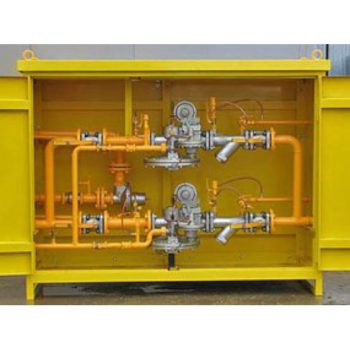

Устройство ГРПШ-16-2Н(В)-У1
В состав ГРПШ входят 4 основных блока, отвечающие за технические характеристики шкафа:
- фильтр на входе шкафа очищает газ от механических примесей;
- регуляторы давления отвечают за его снижение до требуемой величины;
- газогорелочное устройство поддерживает положительную температуру внутри шкафа;
- запорная и предохранительная арматура служат для обеспечения безопасности работы блока.
Заполнив опросный лист, вы можете купить ГРПШ-16-2Н(В)-У1.
