Снижение давления и очищение газа перед подачей его из магистрального газопровода в газораспределительную бытовую или производственную систему – основная задача газорегуляторных шкафных пунктов модели ГРПШ-13B-2У1. Редукционное газовое оборудование данного класса поддерживает заданные барометрические характеристики на выходе, обеспечивая потребителей стабильным газоснабжением.
Технические характеристики ГРПШ-13-2В-У1
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | |
| Регулятор давления газа | РДГ-50Н | РДГ-50В |
| Максимальное входное давление, МПа | 1,2 | |
| Диапазон настройки выходного давления, кПа | 1 — 60 | 60 — 600 |
| Пропускная способность, м³/ч, при входном давлении, Мпа: | РДГ-50Н (В) | |
| При Рвх: 0,05 МПа | 330 | – |
| При Рвх: 0,1 МПа | 600 | 600 |
| При Рвх: 0,2 МПа | 950 | 950 |
| При Рвх: 0,3 МПа | 1250 | 1250 |
| При Рвх: 0,4 МПа | 1550 | 1550 |
| При Рвх: 0,5 МПа | 1850 | 1850 |
| При Рвх: 0,6 МПа | 2150 | 2150 |
| При Рвх: 0,7 МПа | 2500 | 2500 |
| При Рвх: 0,8 МПа | 2800 | 2800 |
| При Рвх: 0,9 МПа | 3100 | 3100 |
| При Рвх: 1,0 МПа | 3400 | 3400 |
| При Рвх: 1,1 МПа | 3700 | 3700 |
| При Рвх: 1,2 МПа | 4050 | 4050 |
| Неравноммерность регулирования, % | ±10 | |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | ||
| При повышении входного давления, МПа: | 0,0003 — 0,003 | 0,01 — 0,03 |
| При понижении входного давления, МПа: | 0,003 — 0,07 | 0,07 — 0,7 |
| Температура окружающего воздуха, °С | -40…+60 | |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» | |
| Присоединительные размеры: входного патрубка, мм выходного патрубка, мм |
Ду 50 Ду 50 |
|
| Масса, кг | 400 | |

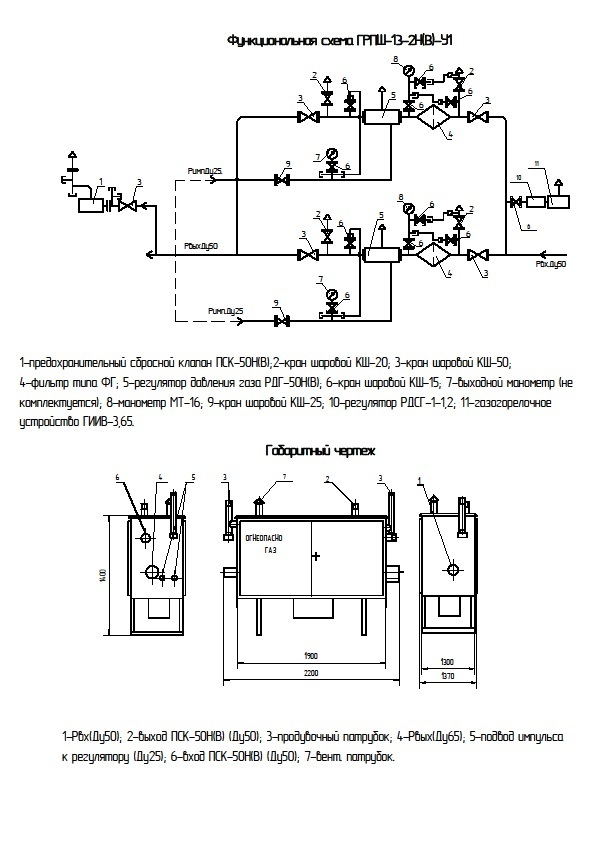

Функциональная схема ГРПШ-13-2В-У1
Устройство ГРПШ-13-2В-У1
Шкафный газовый пункт ГРПШ-13B-2У1 работает на базе редукционного узла РДГ-50В. Это главный технологический элемент, который снижает давление в газотранспортной системе до требуемого уровня и поддерживает его вне зависимости от скачков в магистрали.
ГРПШ-13B-2У1 состоит из трех основных узлов:
- газовый фильтр;
- главный контур редуцирования;
- резервный контур.
Шкаф укомплектован запорной арматурой на входе и выходе, а также газогорелочным устройством для обогрева шкафа. Газовый фильтр обеспечивает очищение поступающего газа в соответствии с требованиями ГОСТа 5542-87.
Резервная линия предназначена для бесперебойного газоснабжения потребителей на время технического обслуживания, внепланового ремонта или аварийного выхода из строя главного контура. Дублер соответствует основной линии редуцирования по техническим параметрам и производительности. Его можно использовать и для увеличения пропускной способности газорегуляторного пункта.
В комплектацию входит клапан-предохранитель, который сбрасывает в атмосферу газ при критическом повышении его давления во входящем магистральном газопроводе. Для контроля давления на входе и выходе из ГРПШ установлены манометры.
Опционально газорегуляторный пункт можно оборудовать приборами учета расхода газа и телеметрической аппаратурой для дистанционного контроля параметров работы газового оборудования.
Монтаж и условия работы
ГРПШ-13-2У1 (ГРПШ-13B-2У1, ГРПШ-13H-2У1) функционирует при температуре окружающего воздуха – от -40 до +60°С. Стабильная работа при экстремально низких температурах обеспечена узлом обогрева.
Газорегуляторный пункт ГРПШ-13-2У1 устанавливают в пожарозащищенном месте. В зависимости от условий монтажа и ориентации подвода магистрального трубопровода входной и выходной патрубки могут быть ориентированы в соответствии с техническим заданием заказчика. Инженеры ООО «Газ Трейд» подготовят проектную документацию для изготовления ГРПШ согласно вашим эксплуатационным условиям.
Как купить ГРПШ-13-2В-У1
Купить или оформить заказ на ГРПШ-13-2В-У1 можно после заполнения опросного листа, скачать который можно на нашем сайте.
