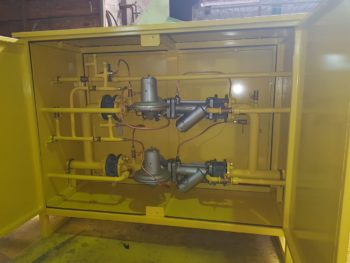

ГРПШ-04-2У1 на базе РДНК-400
Пункт регулировки газа в шкафном исполнении ГРПШ-04-2У1 с регуляторами РДНК-400 снижает входное давление подводящей газовой магистрали до величины 2-5 кПа и предназначен для снабжения потребителей с максимальным расходом газа до 300 м³/час.
Комплектация ГРПШ-04-2У1
- Регулятор давления газа РДНК-400;
- Фильтр газа ФГ;
- Краны шаровые КШ;
- Клапан КПС-Н;
Технические характеристики ГРПШ-04-2У1
| Наименование | ГРПШ-04-2У1 |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДНК-400 |
| Максимальное входное давление, МПа | 0,6 |
| Диапазон настройки выходного давления, кПа | 2,0 — 5,0 |
| Пропускная способность, м³/ч, при входном давлении, Мпа: | РДНК-400 |
| При Рвх: 0,05 МПа | 45 |
| При Рвх: 0,1 МПа | 80 |
| При Рвх: 0,2 МПа | 125 |
| При Рвх: 0,3 МПа | 170 |
| При Рвх: 0,4 МПа | 200 |
| При Рвх: 0,5 МПа | 250 |
| При Рвх: 0,6 МПа | 300 |
| Неравноммерность регулирования, % | ±10 |
| Диапазон настройки срабатывания, кПа: | |
| При повышении входного давления, кПа: | 1,2 — 1,8 |
| При понижении входного давления, кПа: | 0,2 — 0,5 |
| Клапан предохранительный сбросной | КПС-Н |
| Давление начала срабатывания сбросного клапана, кПа | 2,0 — 6,5 |
| Температура окружающего воздуха, °С | -40…+60 |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» |
| Присоединительные размеры: входного патрубка, мм выходного патрубка, мм |
Ду 50 Ду 50 |
| Масса, кг | 150 |
Функциональная схема ГРПШ-04-2У1 с регуляторами РДНК-400
Состав и особенности работы пункта ГРПШ-04-2У1
Две линии обработки газа (рабочая и резервная) имеют в своем составе несколько функциональных блоков, каждый из которых реализует все технологические параметры установки:
- входные узлы фильтрации со сменными картриджами очищают входящий газ перед подачей его на регуляторы давления;
- регуляторы давления РДНК-400 отвечают за снижение давления и имеют в своем составе запорный и сбросные клапаны;
- газовый узел отопления отвечает за поддержание положительных температур внутри шкафа в холодное время года;
- запорная и предохранительная арматура отвечают за безопасность работы оборудования и его ремонтопригодность.
Для сброса газа в атмосферу в конструкции узла предусмотрены продувочные газопроводы.
Как заказать?
Для того, чтобы купить ГРПШ-04-2У1 с регуляторами РДНК-400, скачайте и заполните опросный лист.
