Шкаф с аппаратурой для регулировки газа ГРПШ-03М-2У1 на основную и резервную линии служит для уменьшения давления газа и его автоматическим поддержанием.
Технические характеристики ГРПШ-03М-2У1
| Наименование | ГРПШ-03М-2У1 |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДСК-50М |
| Максимальное входное давление, МПа | 1,2 |
| Диапазон настройки выходного давления, кПа | 10 — 100 |
| Пропускная способность, м³ /ч, при входном давлении, Мпа: | РДСК-50М |
| При Рвх: 0,05 МПа | 60 |
| При Рвх: 0,1 МПа | 120 |
| При Рвх: 0,2 МПа | 250 |
| При Рвх: 0,3 МПа | 330 |
| При Рвх: 0,4 МПа | 400 |
| При Рвх: 0,5 МПа | 500 |
| При Рвх: 0,6 МПа | 600 |
| При Рвх: 0,7 МПа | 650 |
| При Рвх: 0,8 МПа | 720 |
| При Рвх: 0,9 МПа | 800 |
| При Рвх: 1,0 МПа | 860 |
| При Рвх: 1,1 МПа | 920 |
| При Рвх: 1,2 МПа | 1000 |
| Неравноммерность регулирования, % | ±10 |
| Диапазон настройки давления, срабатывания отключающего устройства, кПа: | |
| При повышении входного давления, кПа: | 1,2 — 1,5 |
| При понижении входного давления, кПа: | 0,3 — 0,5 |
| Клапан предохранительный сбросной | КПС-С |
| Давление начала срабатывания сбросного клапана, кПа | 7 — 400 |
| Температура окружающего воздуха, °С | -40…+60 |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» |
| Расход для системы обогрева, м³ /ч | 0,05±15% |
| Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм |
Ду 50 Ду 50 Ду 15 |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал (ТР, ТО) | 3 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 40 |
| Масса, кг | 150 |

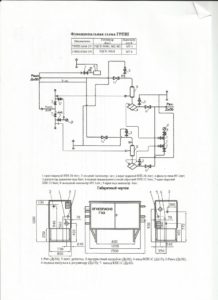

Функциональная схема ГРПШ-03М-2У1
Устройство ГРПШ-03М-2У1
ГРПШ-03М-2У1 включает в свой состав четыре функциональных узла, которые обеспечивают все параметры шкафа:
- два входных фильтра предназначены для очистки газа на основной и резервной линиях;
- регуляторы давления снижают его величину в обеих линиях;
- газогорелочный узел предназначен для отопления шкафа в зимнее время;
- контрольно-измерительная и запорная арматура служит для повышения безопасности и удобства технического обслуживания узла.
